НПБ 87-2001. Установки водяного и пенного пожаротушения автоматические. Общие технические требования. Методы испытаний

   НПБ 87-2001.
   I. Область применения
   II. Определения
   III. Классификация и обозначения
   IV. Общие технические требования
   V. Условия испытаний
   VI. Методы испытаний
   VII. Комплектность поставки на сертификационные испытания
   VIII. Нормативные ссылки

III. КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЯ



3. Оросители подразделяют:
3.1. По наличию теплового замка или привода для срабатывания на:

  •  спринклерные (С);
  •  дренчерные (Д);
  •  с внешним приводом: электрическим (Э), гидравлическим (Г), пневматическим (П), пиротехническим (В);
  •  комбинированные (К).
  • 3.2. По назначению на:

  •  общего назначения (О);
  •  встроенные в потолок или стену: углубленные (У), потайные (П), скрытые (К);
  •  предназначенные для завес (З);
  •  предназначенные для стеллажных складов (С);
  •  предназначенные для пневмо- и массопроводов (М);
  •  специального назначения (S).
  • 3.3. По конструктивному исполнению на:

  •  розеточные (Р);
  •  центробежные (Ц);
  •  диафрагменные (Д);
  •  винтовые (В);
  •  щелевые (Щ);
  •  струйные (С);
  •  прочие (П).
  • _________
    Примечание. При акустическом распыливании к букве, обозначающей конструктивное исполнение, добавляют нижний буквенный индекс "а".

    3.4. По виду используемого огнетушащего вещества (ОТВ) на:

  •  водяные (В);
  •  для водных растворов (Р);
  •  пенные (П).
  • 3.5. По направленности потока огнетушащего вещества на:

  •  концентричные (0);
  •  односторонней направленности (1);
  •  двусторонней направленности (2);
  •  прочие (3).
  • 3.6. По структуре потока ОТВ на:

  •  разбрызгиватели;
  •  распылители.
  • 3.7. По виду теплового замка:

  •  с плавким термочувствительным элементом (П);
  •  с разрывным термочувствительным элементом (Р);
  •  с упругим термочувствительным элементом (У);
  •  с комбинированным термочувствительным элементом (К).
  • 3.8. По монтажному расположению на:

  •  устанавливаемые вертикально, поток ОТВ из корпуса направлен вверх (В);
  •  устанавливаемые вертикально, поток ОТВ из корпуса направлен вниз (Н);
  •  устанавливаемые вертикально, поток ОТВ из корпуса направлен вверх или вниз (универсальные) (У);
  •  устанавливаемые горизонтально, поток ОТВ направлен вдоль направляющей лопатки (Г);
  •  устанавливаемые вертикально, поток ОТВ направлен перпендикулярно оси оросителя (вдоль направляющей лопатки или образующей корпуса оросителя) (ГВ);
  •  устанавливаемые в любом пространственном положении (П).
  • 3.9. По виду покрытия корпуса:

  •  без покрытия (о);
  •  с декоративным покрытием (д);
  •  с антикоррозионным покрытием (а).

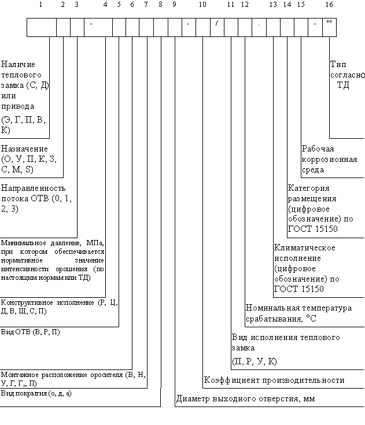

  • 4. Обозначение оросителей должно иметь следующую структуру:



    _________
    Примечания: 1. В обозначении оросителей, формирующих концентричный поток ОТВ, поз. 3 допускается не проставлять.
    2. Если форма выходного отверстия оросителя отличается от формы круга или ороситель имеет несколько разных по размеру выходных отверстий, то в поз. 9 проставляют знак Ж и указывают приведенный диаметр выходного отверстия, который определяют по формулам



    где o – приведенный диаметр для выходных отверстий в форме круга; n – приведенный диаметр для выходных отверстий, форма которых отлична от формы круга; d – диаметр единичного отверстия; а, b – соответственно длина и ширина единичного отверстия; n – количество отверстий данного вида.

    Числовое значение приведенного диаметра определяют с точностью до 0,1 мм.

    3. В обозначении дренчерных оросителей поз. 11 и 12 не проставляют.

    4. Поз. 15 проставляют при возможности использования оросителя в коррозионной среде: аммиачной (NH3), двуокиси серы (SO2), соляных брызг (С).

    При возможности использования оросителя в нескольких коррозионных средах перечисляют через запятую эти среды. В обозначении оросителя, в котором отсутствуют параметры рабочей коррозионной среды, поз. 15 не проставляют.

    5. Перед структурным обозначением распылителя допускается вместо слова "Ороситель" указывать "Распылитель".

    5. Примеры условного обозначения:

  •  Ороситель СS0-0,05ДВВд10,2-0,32/Р68.04 – "РПТК";
  • дренчерного водяного оросителя общего назначения, предназначенного для распыливания ОТВ, с потоком ОТВ односторонней направленности, с минимальным давлением 1,0 МПа, обеспечивающим значение интенсивности орошения по ТД, щелевого конструктивного исполнения, вид ОТВ – вода, устанавливаемого в любом положении в пространстве, с декоративным покрытием, с приведенным диаметром выходного отверстия 12,5 мм, с коэффициентом производительности, равным 0,52, климатического исполнения 0, категории размещения 2, тип согласно ТД – "Туман":

  •  Распылитель ДО1-1,0ЩВПд12,5 – 0,52/02 – "Туман".
  • Далее...Далее...
